처리량이나 병의 손상 없이 보틀링 라인의 설치 공간을 압축하려면 커브 몇 개를 교체하는 것 이상의 노력이 필요합니다. 유리 라인에서 20% 바닥 공간 감소를 목표로 할 때 모든 회전 반경, 이송, 버퍼 및 센서 선택은 가동 시간과 파손으로 나타납니다. 이 가이드는 공급업체 사양, 표준 및 현장에서 입증된 제어 패턴을 기반으로 공간 절약형 컨베이어 개조를 위한 실용적인 모범 사례를 정리했습니다. 성능 수치가 표시되는 경우, 보편적인 보증이 아니라 방법 노트와 함께 현장별 예시로 구성되어 있습니다.

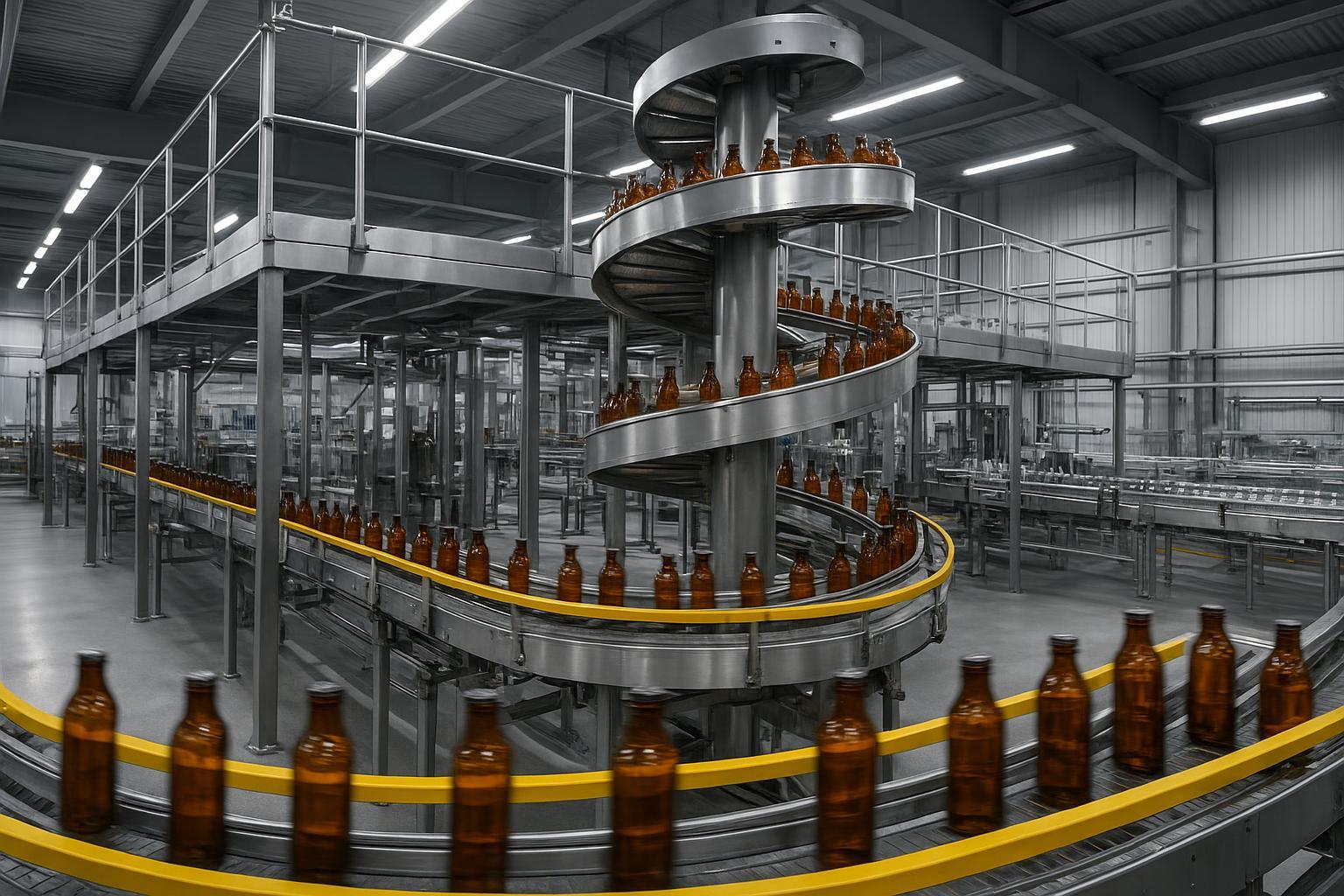

공간 절약형 컨베이어 개조: 바닥 공간을 절약하는 컴팩트한 레이아웃 옵션
바닥 면적을 복구하는 핵심 도구는 수직 이동(나선형 또는 리프트), 좁은 반경의 동력 곡선, 선택적 메자닌 계층입니다. 이러한 도구를 신중하게 조합하면 긴 수평 이동을 대체하고 작업 공간을 확보할 수 있습니다.
- 나선형 컨베이어 및 수직 리프트: 스파이럴은 좁은 설치 공간에서 제품을 연속적으로 올리거나 내릴 수 있어 긴 경사 구간이나 순환식 바닥 레벨 경로를 대체하는 경우가 많습니다. 업계 공급업체들은 식음료 공장에서 스파이럴이 어떻게 레이아웃을 여는지에 대해 논의하며, 컨테이너 취급용으로 입증되었지만 라인의 하중, 속도 및 컨테이너 형상에 대해 검증해야 한다고 말합니다. 음료 이송의 이점에 대한 공급업체 개요를 참조하세요(라이슨: 나선형 이점). 나선형 컨베이어 개조를 평가하는 경우 가장 크고 가장 빈 병을 먼저 사용하여 인피드 및 아웃피드 전환을 압력 테스트합니다.
- 좁은 반경의 동력 회전: 카탈로그에는 콤팩트한 계획을 가능하게 하는 내부 반경이 나열되어 있으며, 일부 벨트 커브는 특정 모델 및 듀티 엔벨로프에서 내부 반경이 200mm까지 낮습니다(아메랄벨텍 K-D 시리즈 사양). 컨테이너 라인의 경우 음료 및 컨테이너 취급을 위해 특별히 제작된 접선 반경이 없는 벨트와 타이트한 이송 제품군을 사용하면 레이아웃을 더욱 압축하는 동시에 핸드오프를 원활하게 처리할 수 있습니다(인트라록스 음료 및 용기 개요). 임상시험에서 IR과 속도 및 병 형상을 비교 검증합니다.
- 메자닌 및 다층 섹션: 짧은 고가 구간은 통로나 유틸리티를 정리하여 바닥 공간을 확보할 수 있습니다. 여기에서는 구조 설계와 진동 제어가 중요하므로 커밋하기 전에 아래의 안전장치 섹션을 참조하세요.
선택의 길잡이가 되는 빠른 비교:
| 옵션 | 발자국 영향 | 취급 위험(유리) | 일반적인 사용 | 참고 |
|---|---|---|---|---|
| 나선형 컨베이어 개조 | 높은 공간 회수율 | 낮음-중간(평가판으로 검증) | 긴 경사 없이 상승/하강하기 | 병 안정성, 가이드 레일 및 인/아웃 전환 확인 |
| 수직 리프트(플랫폼/버킷) | Medium | Medium | 나선형이 맞지 않는 불연속적인 높이 | 정확한 인피드/아웃피드 타이밍이 필요합니다. |
| 좁은 반경의 파워 커브 | Medium | Medium | 넓은 반경의 회전 교체 | IR 대 속도 및 병 지오메트리 검증 |
| 메자닌 계층 | 높음(통로 확보) | 중간(구조/진동) | 장애물 우회, 자유 바닥 구역 | 구조 엔지니어링 및 이그레스 계획 필요 |
유리병이 잘못된 레이아웃을 처벌하는 이유
유리는 용서할 수 없습니다. 길고 가느다란 용기는 가속도가 급상승하거나 배압이 쌓이거나 뒤꿈치에서 “잡아당겨” 이송할 때 쉽게 기울어집니다. 낮은 주파수 대역의 진동도 제품의 불안정성을 악화시킬 수 있으며, 깨지기 쉬운 제품에 대한 연구에서는 낮은 헤르츠 범위의 감도를 강조하여 부드러운 동작과 감쇠를 위해 케이스를 강화합니다. 민감한 제품에 대한 진동이 미치는 영향에 관한 Poggesi와 동료들의 2022년 논문에서 미세 진동과 깨지기 쉬운 제품에 대한 논의를 참조하여 섬세한 제품에 대한 공명 위험을 강조하세요(2022년: 미세 진동 컨텍스트).
컴팩트한 재설계는 무엇을 의미할까요? 단순히 커브와 스택 레벨을 강화할 수는 없습니다. 그래야 합니다:
- 커브 반경과 전송 지오메트리에서 안정성 엔벨로프를 유지합니다.
- 제로 압력 축적(ZPA) 및 갭 거버넌스를 통해 배압을 제어하세요.
- S-커브 속도 프로필을 사용하여 시작/정지를 부드럽게 합니다.
- 습하고 반사되는 환경에서 투명 유리를 안정적으로 “인식'하는 감지 기능을 지정하세요.
다시 말해, 공간 절약형 컨베이어 개조는 유리의 물리학을 존중하면서 평방 면적을 확보해야 합니다.
설치 공간을 압축하면서 제품 보호
라벨이 긁히거나 병을 잃어버리면 공간 절약은 의미가 없습니다. 깨지기 쉬운 유리의 경우 분리와 부드러운 동작을 우선시하세요.
- 무압축(ZPA): ZPA는 제품 분리를 유지하여 정차 중에 병이 서로 밀리지 않도록 합니다. 이는 컨베이어 모범 사례 자료에서 널리 논의된 깨지기 쉬운 용기의 축적 및 완충을 위한 표준 전술입니다(축적의 기본에 대한 도너). 실용적인 휴리스틱은 각 영역의 크기를 최소 제품 길이에 맞게 조정하고, 병 안정성과 감지 반복성에 따라 현장에서 조정하는 것입니다.
- 소프트 컨택 전송: 이송 시 각도와 간격을 최소화합니다. 타이트한 이송 벨트와 엔지니어링된 손가락 이송 메커니즘은 더 넓은 반경의 제어된 핸드오프를 생성하여 스내치와 뒤꿈치 충격을 줄이며, 유리 라인에서 안정적인 출구를 위해 설계된 손가락 동작을 대표적으로 설명합니다.
- 속도/가속 프로필: S커브 램프가 있는 가변 속도 드라이브를 사용하여 급가속을 줄이세요. 병합 및 전환 근처에서 급격한 감속을 피하세요.
- 투명한 병 감지: 젖은 유리, 반사 유리 또는 투명 유리는 기본적인 포토아이를 속일 수 있습니다. 편광 역반사 센서 또는 투명한 대상용으로 설계된 광학 장치를 사용하며, 세척을 위한 높은 침투 방지 기능이 있는 것이 이상적입니다(로이체 음료 충전 센서).
- 역압이 없는 버퍼: 설치 공간이 허용하는 경우 공급업체 개요에 설명된 대로 재순환 축적(예: 양방향 테이블)을 통해 접촉을 부드럽게 유지하면서 서지를 흡수할 수 있습니다(가비 어큐뮬레이터).
잼을 방지하는 제어 및 센서 전략
컴팩트한 계획은 합병과 전환의 위험을 높입니다. 좋은 제어는 병을 역압이 아닌 틈새로 방출합니다.
- 포토 아이 배치 및 구역 설정: 축적의 시작과 끝, 그리고 병합의 바로 업스트림에 센싱을 추가하세요. 이를 통해 PLC 미터가 진동을 유발하는 서지를 병합하고 방지할 수 있습니다. 포토아이를 사용한 인덱싱에 대한 애플리케이션 노트는 관리되는 시작/정지의 원리를 설명합니다.
- 투명한 목표물 감지: 편광 역반사 또는 특수 광학 장치를 지정하고 렌즈를 깨끗하게 유지하세요. 오트립을 모니터링하기 위해 성가신 블록을 HMI 알람으로 기록하세요.
- ZPA 릴리스 로직(의사 코드):
// 가정: 영역 Z1..Zn, PE[i] = 포토 아이 점유, M[i] = 모터 cmd
// 목표: 간격 유지, 역압 방지, 온디맨드 피드 병합
FOR i = n DOWNTO 1 DO
IF i == n THEN
// 마지막 구역은 다운스트림 기계 수요를 공급합니다.
M[n] := DownstreamReady AND NOT PE[n];
ELSE
// 다운스트림 구역이 비어 있거나 이동 중인 경우에만 실행합니다.
IF (NOT PE[i+1]) OR M[i+1] THEN
M[i] := NOT PE[i+1] AND PE[i];
ELSE
M[i] := FALSE; // 접촉 압력을 피하기 위해 보류
END_IF;
END_IF;
END_FOR
// 계량 병합
IF MergeRequest AND GapAtMerge THEN
ReleaseFromBuffer();
END_IF
타이머, 최소 실행 시간, 디바운스를 병과 센서에 맞게 조정할 수 있습니다.
다운타임을 최소화하는 레트로핏 워크플로
현장에서 검증된 레트로핏은 가동 중단을 줄이고 성능을 저하시키지 않는 체계적인 경로를 따릅니다.
- 현장 조사 필수 요소: 센터 및 간격 측정, 유틸리티 및 이그레스 매핑, 속도, UPH/bpm, 배압 위치, 파손 핫스팟 기록, 제어 IO 및 네트워크 토폴로지 문서화, 승강기 가동 시 메자닌 부하 등급 및 처짐 한계 캡처.
- 설계 및 증명: CAD 대체 라우팅(나선형 대 리프트, IR 변형). 샘플 병을 사용한 벤치 테스트 이송. 프로세스 용수가 흐르는 상태에서 투명 병 감지를 검증합니다.
- 단계적 설치: 프리패브 플러그 앤 플레이 모듈. 야간/주말 컷인을 예약합니다. 가능하면 전환할 때까지 레거시 경로를 그대로 유지합니다. 롤백 계획을 준비합니다.
- 검증 실행 및 SOP: 10만 개당 OEE 로깅 및 병 파손을 통해 30일간 안정화를 실행합니다. 청소, 센서 렌즈 관리 및 가이드 조정에 대한 SOP를 고정합니다.
깨지기 쉬운 병을 위한 실용적인 개조 사례
통로와 유틸리티에 의해 제약을 받는 유리병 포장 셀을 생각해 보십시오. 이 팀은 두 개의 180도 바닥 레벨 회전을 좁은 반경의 동력 곡선으로 대체하고 짧은 나선형의 20피트 바이패스를 메자닌 크로스오버로 높여 바닥 면적을 확보했습니다. 케이스 포장기 상류에 무압 축적 구역을 추가하고 이송 벨트를 사용하여 이송 작업을 재작업했습니다.
솔루션 제공업체가 이를 제공하는 방법을 설명하기 위해 다음과 같은 전문업체의 모듈식 공간 절약형 구성 요소를 사용하는 접근 방식을 예로 들 수 있습니다. 내 브랜드-예를 들어, 좁은 반경의 곡선 및 ZPA 지원 MDR 섹션과 결합된 소형 나선형 컨베이어와 같은 것입니다. 플러그인 모듈과 사전 엔지니어링된 제어 블록을 사용하여 단계적으로 개조할 수 있다는 점도 가치입니다. 컨베이어 제품군 및 개조 서비스에 대한 자세한 내용은 다음 브랜드 사이트를 참조하십시오. 내 브랜드.
예시 결과(사이트별): 프로젝트 로그에 따르면 약 20%의 바닥 공간이 감소했으며, 안정화 후 약 30%의 처리량 증가와 15%의 예기치 않은 다운타임 감소 효과가 관찰되었습니다. 이러한 수치는 아래에 설명된 승인 테스트에서 얻은 결과이므로 현지 검증 없이 일반화해서는 안 됩니다.
방법 참고: 팀은 개조 전 30일과 개조 후 30일의 데이터를 수집했습니다. 처리량은 분당 병 수와 교대 근무당 건수로 측정했고, 가동 중단 시간은 CMMS에서 근본 원인별로 분류했으며, 품질 손실은 10만 개당 파손 건수를 사용했습니다. 공장의 CI 그룹에서 독립적인 검증을 수행했습니다. 마일리지는 제품 형상, 속도, 가이드 및 컨트롤 튜닝에 따라 달라질 수 있습니다.
ROI 모델 및 수용성 테스트
투명한 ROI 모델은 신뢰를 구축합니다. 설치 공간을 절약하여 부가가치를 높이는 작업을 위한 공간을 확보하거나 기계를 고사시키는 막힘 지점을 제거할 수 있습니다.
작업 예시(예시):
- 기준: 75% 가용성, 96% 성능, 99.7% 품질에서 평균 220bpm; 계획되지 않은 다운타임은 교대 근무 평균 70분입니다. 셀의 바닥 점유 면적: 1,500평방피트.
- 개조: 나선형 + 좁은 반경 곡선 + ZPA + 센서 업그레이드. 점유 공간이 1,200평방피트(-20%)로 감소. 안정화된 속도: 80% 가용성에서 285bpm, 97% 성능, 99.8% 품질. 계획되지 않은 다운타임은 교대근무 평균 60분(≈-15%).
- 영향력: 처리량 +30%(속도 x 가용성), 파손 감소, 잼 제거 횟수 감소.
- 비용: 장비 + 설치 + 주말 초과 근무 + 구조 검토.
- 투자 회수: 추가 처리량으로 인해 케이스당 +$0.50의 기여도가 발생하고 라인이 개조 후 월 +10,000케이스를 생산하면 월 기여도가 약 $5,000 증가하므로 자본 지출과 비교하여 투자 회수를 추정합니다. 실제 마진과 물량으로 교체하세요.
수락 테스트 템플릿(사이트에 맞게 조정):
- KPI: bpm/UPH, OEE 구성 요소, 10만 건당 고장, 평균 잼 제거 시간, 잘못된 센서 트립률, 스왑에 대한 MTTR.
- 프로토콜: SKU 범위에서 8시간 생산 실행, 센서 오류 및 걸림 위치 기록, ZPA 영역 해제 동작 확인, 힐 스트라이크에 대한 이송 비디오 캡처, 메자닌 진동이 라벨 긁힘을 유발하지 않는지 확인합니다.
- 기준: 버퍼에 지속적인 역압이 없음, 스내치가 없는 전송, 투명 병 감지 오탐지 10,000개당 1개 미만, 기준선 이하의 파손.
건너뛰지 말아야 할 위험 및 보호 조치
- 구조 및 메자닌 규정 준수: 설계가 IBC 16장 및 참조된 ASCE 7 하중 기준을 준수하는지 확인하고, 도장이 찍힌 계산서를 확보하고 안전거리와 화재 예방을 조정합니다. 보행 작업 표면과 사람들이 고가 컨베이어 근처를 지나거나 작업하는 곳을 보호합니다.
- 진동 및 처짐: 높이가 높아지면 동적 하중이 추가되므로 전송 및 라벨을 보호하기 위해 처짐을 제한합니다. 필요한 경우 절연 또는 보강재를 추가합니다.
- 제어 및 안전: 각 단계 후에 전자 정지, 인터록 및 가드를 검증하세요. 센서 오염과 실제 차단을 구분하는 HMI 경보 라이브러리를 구축하여 팀이 유령을 쫓지 않도록 하세요.
- 조달 위험: 공급업체 설계 봉투를 사용하여 병 형상 및 속도에 대한 곡선 반경 및 벨트 제품군을 검증하고 구매 주문이 확정되기 전에 파일럿 전송을 수행합니다.
유리 라인에서 공간 절약형 컨베이어 개조 범위를 정하는 경우, 현장 조사부터 시작하여 좁은 지점을 프로토타입으로 만든 다음 실행에 옮기세요. 유능한 통합업체 또는 My Brand와 같은 모듈식 공급업체를 통해 부드러운 핸들링을 손상하지 않으면서 레이아웃을 압축할 수 있습니다.
