Kırılgan cam şişeler için yerden tasarruf sağlayan konveyör iyileştirmeleri

Bir şişeleme hattının ayak izini, veriminizi veya şişelerinizi zedelemeden sıkıştırmak, birkaç eğriyi değiştirmekten daha fazlasını gerektirir. Bir cam hattında 20% zemin alanı azaltmayı hedeflediğinizde, her dönüş yarıçapı, aktarım, tampon ve sensör seçimi çalışma süresi ve kırılmada kendini gösterir. Bu kılavuz, satıcı teknik özelliklerine, standartlara ve sahada kanıtlanmış kontrol modellerine dayanan, yerden tasarruf sağlayan konveyör yenilemeleri için pratik en iyi uygulamaları damıtmaktadır. Performans rakamlarının göründüğü yerlerde, bunlar evrensel garantiler değil, yöntem notları ile sahaya özgü örnekler olarak çerçevelenmiştir.

Yerden tasarruf sağlayan konveyör iyileştirmeleri: zeminden alan kazandıran kompakt yerleşim seçenekleri

Zemin alanını geri kazanmanın temel araçları dikey hareketler (spiraller veya asansörler), dar yarıçaplı güçlendirilmiş eğriler ve seçici asma katlardır. Düşünceli bir şekilde bir araya getirildiklerinde, uzun yatay hatların yerini alırlar ve çalışma alanlarını serbest bırakırlar.

Spiral konveyörler ve dikey asansörler: Spiraller ürünü kompakt bir alanda sürekli olarak yükseltir veya alçaltır, genellikle uzun eğimli bölümlerin veya zemin seviyesindeki dolambaçlı yolların yerini alır. Sektör tedarikçileri, spirallerin gıda ve içecek tesislerinde düzenleri nasıl açtığını tartışıyor; konteyner taşıma için kanıtlanmışlardır ancak hattınızdaki yük, hız ve konteyner geometrisi için doğrulanmalıdırlar. İçecek taşımadaki avantajlara ilişkin satıcı genel bakışına bakın (Ryson: spiral avantajları). Bir spiral konveyör yenilemesini değerlendiriyorsanız, önce en uzun, en boş şişenizle giriş ve çıkış geçişlerini basınç testinden geçirin.
Dar yarıçaplı motorlu dönüşler: Kataloglar, kompakt planlara olanak tanıyan iç yarıçapları listeler - bazı kayış eğrileri, belirli modellerde ve görev zarflarında 200 mm'ye kadar düşük iç yarıçaplardan bahseder (Ammeraal Beltech K-D serisi özellikleri). Konteyner hatları için, içecek ve konteyner elleçleme için özel olarak üretilmiş sıfır teğet yarıçaplı bantlar ve sıkı transfer aileleri, aktarmaları yumuşatırken düzenleri daha da sıkıştırabilir (Intralox içecek ve kaplara genel bakış). Denemelerde IR ile hız ve şişe geometrisini doğrulayın.

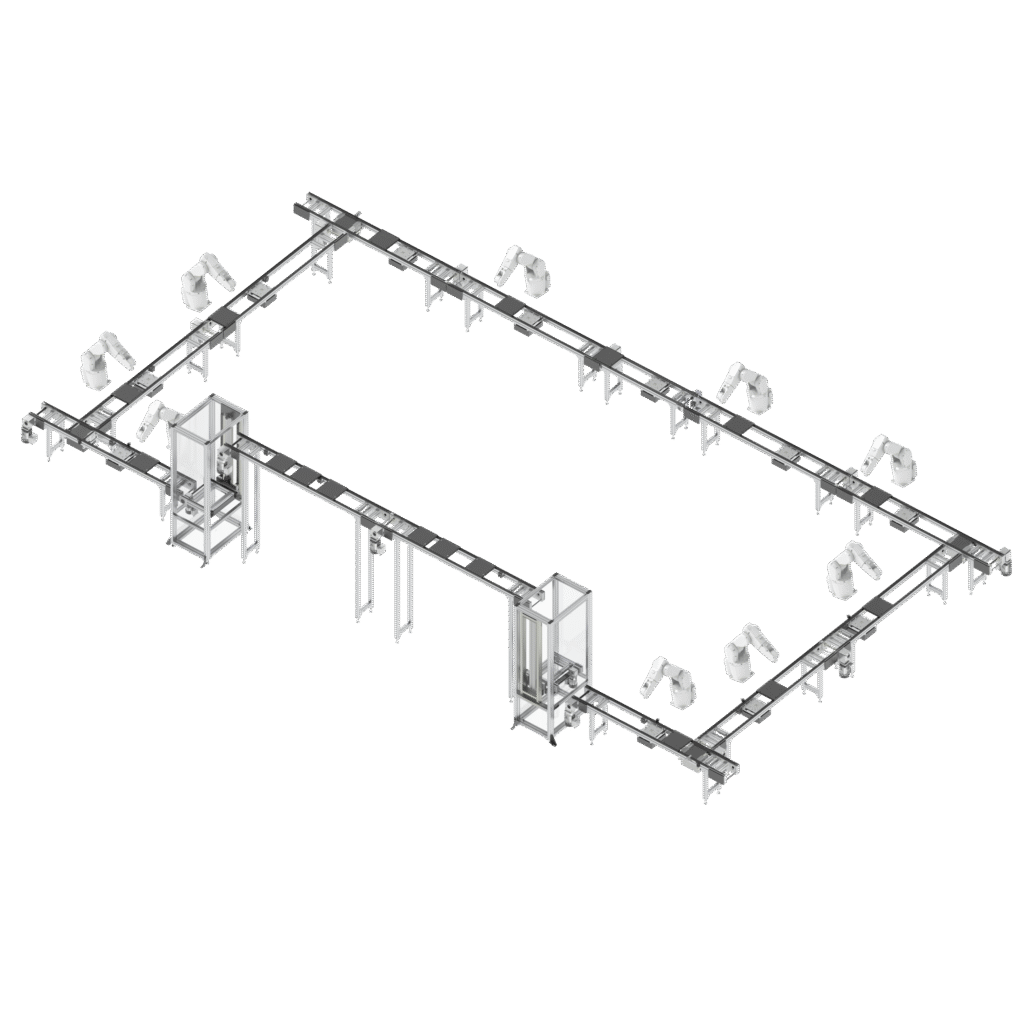

Asma kat ve çok katlı bölümler: Kısa yükseltilmiş hatlar koridorları veya tesisatları temizleyerek zemin alanını geri kazanabilir. Yapısal tasarım ve titreşim kontrolü burada önemlidir; taahhütte bulunmadan önce aşağıdaki güvenlik önlemleri bölümüne bakın.

Seçimleri yönlendirmek için hızlı bir karşılaştırma:

Opsiyon	Ayak izi etkisi	Taşıma riski (cam)	Tipik kullanım	Notlar
Spiral konveyör güçlendirme	Yüksek alan geri kazanımı	Düşük-orta (denemelerle doğrulayın)	Uzun eğimler olmadan yükselme/alçalma	Şişe stabilitesini, kılavuz rayları ve giriş/çıkış geçişlerini kontrol edin
Dikey kaldırma (platform/kova)	Orta	Orta	Spiralin sığmadığı yerlerde ayrık yükseklik	Hassas besleme/çıkarma zamanlaması gerektirir
Dar yarıçaplı güçlendirilmiş eğri	Orta	Orta	Geniş yarıçaplı dönüşleri değiştirin	IR ile hız ve şişe geometrisini doğrulayın
Asma kat	Yüksek (koridorları geri alır)	Orta (yapısal/titreşim)	Engelleri atlayın, serbest zemin alanları	Yapısal mühendislik ve çıkış planlaması gerektirir

Cam şişeler neden kötü düzenleri cezalandırır?

Cam affetmez. Uzun, ince kaplar ivme arttığında, geri basınç oluştuğunda veya transferler topukta “koptuğunda” kolayca devrilir. Daha düşük frekans bantlarındaki titreşimler de ürün dengesizliğini artırabilir; hassas ürünler üzerine yapılan araştırmalar düşük Hertz aralığındaki hassasiyeti vurgulayarak yumuşak hareket ve sönümleme durumunu güçlendirmektedir. Hassas ürünlerde rezonans riskinin altını çizen Poggesi ve meslektaşlarının hassas ürünler üzerindeki titreşim etkilerine ilişkin 2022 tarihli makalesinde yer alan mikro titreşimler ve hassas ürünlere ilişkin tartışmaya bakınız (Poggesi ve diğerleri, 2022: mikro titreşimler bağlamı).

Bu, kompakt bir yeniden tasarım için ne anlama geliyor? Sadece kıvrımları sıkılaştıramaz ve seviyeleri istifleyemezsiniz. Yapmanız gerekenler:

Eğri yarıçapları ve transfer geometrisi üzerinde stabilite zarflarını koruyun.
Sıfır basınç birikimi (ZPA) ve boşluk yönetimi ile geri basıncı kontrol edin.
Başlangıçları/duruşları yumuşatmak için S-eğrisi hız profillerini kullanın.
Islak, yansıtıcı ortamlarda şeffaf camı güvenilir bir şekilde “gören” algılama sistemi belirleyin.

Başka bir deyişle, yerden tasarruf sağlayan konveyör iyileştirmeleri, bir yandan camın fiziğine saygı gösterirken bir yandan da metrekareyi geri kazanmalıdır.

Ayak izini sıkıştırırken ürünleri koruyun

Etiketleri aşındırırsanız veya şişeleri kaybederseniz yer tasarrufu sayılmaz. Kırılgan camlar için ayırma ve nazik harekete öncelik verin.

Sıfır basınçlı biriktirme (ZPA): ZPA ürün ayrımını korur, böylece şişeler durma sırasında birbirlerine çarpmaz. Bu, konveyör en iyi uygulama materyallerinde geniş çapta tartışılan, biriktirme ve tamponlamada kırılgan konteynerler için standart bir taktiktir (Dorner birikim temelleri üzerine). Pratik bir sezgisel yöntem, her bir bölgeyi en az ürün uzunluğu kadar küçük bir marjla boyutlandırmak; şişe stabilitesi ve algılama tekrarlanabilirliğine göre yerinde ayarlama yapmaktır.
Yumuşak temaslı transferler: Transferlerde açı ve boşluğu en aza indirin. Sıkı transfer kayışları ve tasarlanmış parmak transfer mekanizmaları, kopma ve topuk vuruşlarını azaltmak için daha geniş yarıçaplı, kontrollü aktarmalar oluşturur; temsili genel bakışlar, cam hatlarda dengeli çıkışlar için tasarlanmış parmak hareketlerini açıklar.
Hız/hızlanma profilleri: Sarsıntıyı azaltmak için S-eğrisi rampalı değişken hızlı tahrikler kullanın. Birleşmelerin ve sapmaların yakınında agresif yavaşlamalardan kaçının.
Şeffaf şişeleri tespit etme: Islak, yansıtıcı veya şeffaf cam temel foto-gözleri yanıltabilir. Polarize retro reflektif sensörler veya şeffaf hedefler için tasarlanmış optikler kullanın, ideal olarak yıkama için yüksek giriş korumasına sahip (Leuze içecek dolum sensörleri).
Geri basınçsız tamponlar: Ayak izinin izin verdiği yerlerde, satıcı genel bakışlarında açıklandığı gibi, devridaim birikimi (örneğin, çift yönlü tablolar) teması nazik tutarken dalgalanmaları emebilir (Garvey akümülatörleri).

Sıkışmaları önleyen kontroller ve sensör stratejisi

Kompakt planlar birleşme ve sapma noktalarındaki riskleri artırır. İyi kontroller şişeleri boşluklara bırakır, geri basınca değil.

Foto göz yerleşimi ve bölgeleme: Birikimin başlangıcına ve sonuna ve birleşmelerin hemen akış yukarısına algılama ekleyin. Bu, PLC'nin şişeleri ölçmesini ve salınımları tetikleyen dalgalanmaları önlemesini sağlar. Foto gözlerle indeksleme hakkındaki uygulama notları, yönetilen başlatma/durdurma prensibini göstermektedir.
Şeffaf hedef algılama: Polarize retro-reflektif veya özel optikler belirleyin ve lensleri temiz tutun. Yanlış alarmları izlemek için rahatsız edici blokları HMI alarmı olarak kaydedin.
ZPA serbest bırakma mantığı (sözde kod):

// Varsayımlar: Z1..Zn bölgeleri, PE[i] = foto-göz dolu, M[i] = motor cmd
// Hedef: boşlukları korumak, geri basıncı önlemek, talep üzerine birleştirme beslemesi yapmak
FOR i = n DOWNTO 1 DO
  IF i == n THEN
    // Son bölge aşağı akış makine talebini besler
    M[n] := DownstreamReady AND NOT PE[n];
  ELSE
    // Yalnızca aşağı akış bölgesi temizse veya hareket ediyorsa çalıştır
    EĞER (PE[i+1] DEĞİL) VEYA M[i+1] SONRA
      M[i] := NOT PE[i+1] VE PE[i];
    ELSE
      M[i] := FALSE; // temas basıncını önlemek için tutun
    END_IF;
  END_IF;
END_FOR

// Birleştirme ölçümü
IF MergeRequest AND GapAtMerge THEN
  ReleaseFromBuffer();
END_IF

Zamanlayıcıları, minimum çalışma sürelerini ve debounce'u şişelerinize ve sensörlerinize göre ayarlayın.

Arıza süresini en aza indiren bir güçlendirme iş akışı

Sahada kanıtlanmış iyileştirmeler, kesintileri kısaltan ve performansı düşüren disiplinli bir yol izler.

Saha araştırması temelleri: Merkezleri ve açıklıkları ölçün; kamu hizmetlerini ve çıkışları haritalayın; hızları, UPH/bpm'yi, geri basınç konumlarını ve kırılma noktalarını kaydedin; IO kontrollerini ve ağ topolojilerini belgeleyin; yükseltiliyorsa asma kat yük değerlerini ve sapma sınırlarını yakalayın.
Tasarım ve kanıtlama: CAD alternatif yönlendirmeleri (spiral vs kaldırma, IR varyantları). Örnek şişelerle aktarımları test edin. Proses suyu akarken şeffaf şişe algılamayı doğrulayın.
Aşamalı kurulum: Prefabrik tak ve çalıştır modüller. Gece/hafta sonu kesintilerini planlayın. Mümkün olduğunda eski yolu geçişe kadar canlı tutun. Geri alma planları hazırlayın.
Doğrulama çalışması ve SOP'ler: 100 bin birim başına OEE kaydı ve şişe kırılması ile 30 günlük bir stabilizasyon çalıştırın. Temizlik, sensör lensi bakımı ve kılavuz ayarlamaları için SOP'leri kilitleyin.

Kırılgan şişeler için pratik güçlendirme örneği

Koridorlar ve yardımcı tesisler tarafından kısıtlanan bir cam şişe paketleme hücresi düşünün. Ekip, 180 derecelik iki zemin seviyesi dönüşünü dar yarıçaplı bir elektrikli kavisle değiştirerek ve kısa bir spiral üzerinde 20 metrelik bir baypası bir asma kat çapraz geçişine yükselterek zemin alanını geri kazandı. Bir kasa paketleyicinin yukarısına sıfır basınçlı biriktirme bölgeleri eklendi ve transferler sıkı transfer kayışlarıyla yeniden işlendi.

Bir çözüm sağlayıcının bunu nasıl sağlayabileceğini göstermek için, bir yaklaşımda aşağıdaki gibi bir uzmanın modüler, yerden tasarruf sağlayan bileşenleri kullanılır Benim Markam-Örneğin, dar yarıçaplı eğriler ve ZPA özellikli MDR bölümleriyle eşleştirilmiş kompakt bir spiral konveyör. Değer, eklenti modülleri ve önceden tasarlanmış kontrol blokları ile aşamalı olarak güçlendirme yeteneğidir. Konveyör aileleri ve güçlendirme hizmetleri hakkında daha fazla bilgi için şu adresteki marka sitesine bakın Benim Markam.

Örnek sonuçlar (sahaya özgü): Proje kayıtlarında yaklaşık 20% taban alanı azalması rapor edilmiş, stabilizasyondan sonra kabaca 30% daha yüksek verim ve 15% daha az plansız duruş süresi gözlemlenmiştir. Bu rakamlar aşağıda açıklanan kabul testlerinden elde edilmiştir ve yerel doğrulama yapılmadan genelleştirilmemelidir.

Yöntem notu: Ekip, 30 günlük güçlendirme öncesi ve 30 günlük güçlendirme sonrası verileri toplamıştır. Verim, dakika başına şişe ve vardiya başına kasa olarak ölçülmüştür; duruş süresi CMMS'de kök nedene göre kategorize edilmiştir; kalite kayıpları için 100 bin birim başına kırılma kullanılmıştır. Bağımsız doğrulama tesisin CI grubu tarafından gerçekleştirilmiştir. Ürün geometrisine, hızlara, kılavuzlara ve kontrol ayarlarına bağlı olarak kat edeceğiniz mesafe değişecektir.

ROI modeli ve kabul testi

Şeffaf bir yatırım getirisi modeli güven oluşturur. Şöyle düşünün: ayak izi tasarrufu, katma değerli işler için yer açar veya makineleri aç bırakan tıkanma noktalarını ortadan kaldırır.

Çalışılmış örnek (açıklayıcı):

Temel: 75% Kullanılabilirlik, 96% Performans, 99,7% Kalite ile ortalama 220 bpm; planlanmamış kesinti süresi ortalama 70 dakika/vardiya. Hücre için zemin doluluk oranı: 1.500 sq ft.
Güçlendirme: Spiral + dar yarıçaplı eğri + ZPA + sensör yükseltmeleri. Doluluk 1.200 ft2'ye düşer (-20%). Stabilize hız: 80% Kullanılabilirlik, 97% Performans, 99,8% Kalite ile 285 bpm. Planlanmamış kesinti süresi ortalama 60 dakika/vardiya (≈-15%).
Etki: +30% verim (oran x Kullanılabilirlik), daha az kırılma, daha az sıkışma giderme.
Maliyetler: Ekipman + kurulum + hafta sonu fazla mesai + yapısal inceleme.
Geri ödeme: Eklenen verim kasa başına +$0,50 katkı sağlarsa ve hat yenileme sonrası +10.000 kasa/ay üretirse, aylık katkı ~$5.000 artar; geri ödemeyi tahmin etmek için sermaye harcamasıyla karşılaştırın. Gerçek marjlarınız ve hacimlerinizle değiştirin.

Kabul testi şablonu (sitenize uyarlayın):

KPI'lar: bpm/UPH, OEE bileşenleri, 100 bin başına kırılma, sıkışmaları gidermek için ortalama süre, yanlış sensör-takas oranı, takaslar için MTTR.
Protokol: SKU aralığında 8 saatlik üretim çalışmaları; sensör hatalarını ve sıkışma konumlarını kaydedin; ZPA bölgesi serbest bırakma davranışını onaylayın; topuk vuruşları için transfer videosu çekin; asma kat titreşiminin etiket sürtünmesine neden olmadığını doğrulayın.
Kriterler: Tamponlarda kalıcı geri basınç yok; transferlerde kopma yok; şeffaf şişe tespitinde yanlış pozitifler 10.000 ünitede <1; kırılma başlangıç seviyesinde veya altında.

Atlamamanız gereken riskler ve önlemler

Yapısal ve asma kat uygunluğu: Tasarımın IBC Bölüm 16'ya ve endüstriyel kullanımlar için referans alınan ASCE 7 yük kriterlerine uygun olduğundan emin olun; damgalı hesaplamalar edinin ve açıklıkları ve yangından korunmayı koordine edin. İnsanların yükseltilmiş konveyörlerin yanından geçtiği veya yakınında çalıştığı yerlerde yürüme-çalışma yüzeylerini ve korumaları ele alın.
Titreşim ve sapma: Yükseltilmiş çalışmalar dinamik yükler ekler; transferleri ve etiketleri korumak için sapmayı sınırlayın. Gerekirse izolasyon veya takviye ekleyin.
Kontroller ve güvenlik: Her aşamadan sonra e-durdurmaları, kilitlemeleri ve korumaları doğrulayın. Ekiplerin hayaletleri kovalamaması için sensör kirliliğini gerçek tıkanıklıklardan ayıran bir HMI alarm kitaplığı oluşturun.
Tedarik riskleri: Satıcı tasarım zarflarını kullanarak eğri yarıçaplarını ve kayış ailelerini şişe geometrinize ve hızlarınıza göre inceleyin; satın alma siparişleri kilitlenmeden önce pilot transferler yapın.

Bir cam hattında yerden tasarruf sağlayan konveyör iyileştirmeleri planlıyorsanız, bir saha araştırması ile başlayın, ardından taahhütte bulunmadan önce dar noktaların prototipini oluşturun. Yetenekli bir entegratör veya My Brand gibi modüler bir sağlayıcı, nazik kullanımdan ödün vermeden düzeni sıkıştırmanıza yardımcı olabilir.
